Through Wall Bulkhead Connector

穿墙式隔板连接器技术规格：

工作压力：0 - 0.6 MPa

工作介质：清洁、干燥、无腐蚀性的压缩气体

- 墙体厚度：适用于厚度为 2-6 毫米的隔墙和厚度为 4-12 毫米的送风箱

连接长度：范围为 180 至 300 毫米，可调节以适应空气分配箱尺寸。

- 空气源温度：可在-10至100°C的温度范围内工作（使用高温密封圈时最高可达220°C）

穿墙式隔板连接器特性

1. 双头型设计用于两侧连接两个吹气管。

2. 穿墙式隔板连接器安装方便，无需焊接或螺纹管道连接，只需通过两个压缩接头直接连接即可。

3. 对系统中吹气管错位不太敏感。

4. 双头隔板连接器和单头隔板连接器均提供 1 英寸、1.5 英寸和 2 英寸的端口尺寸。

安装方法

安装穿墙式隔板连接器前，需在除尘器或配风箱的壁上开孔。孔径应符合要求。孔径过小容易损坏穿墙管的螺纹，也会影响密封和定位。

正确安装连接器上的各个部件。缺失或安装错误会影响使用效果。

安装前，清除螺纹间的杂质，并在可能发生气体泄漏的区域涂抹密封膏。需要安装密封圈的管道应涂抹润滑剂。拧紧螺母时，注意不要损坏螺纹。

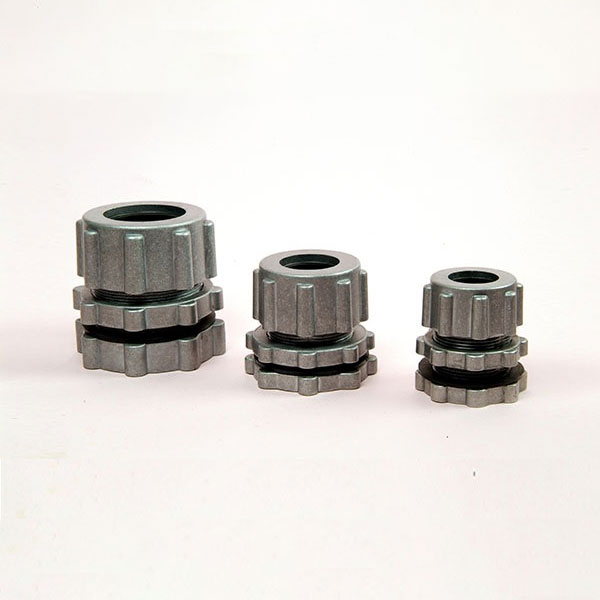

FAP-A-1-1 单头穿墙式隔板连接器

FAP-A-1-2 双头穿墙式隔板连接器

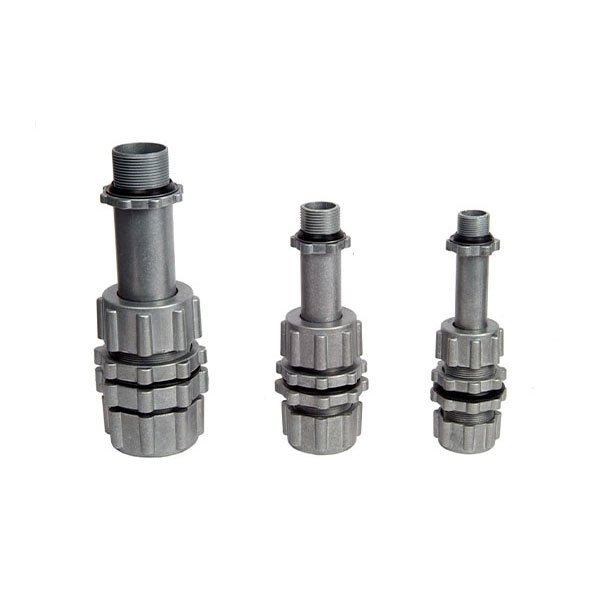

FAP-A-1-3 双头带管穿壁式隔板连接器

FAP-A-1-4 双端滑入式穿墙隔板连接器
